CH-IL單點式傳感器

產品特點：CH-IL平行梁傳感器為單點承載結構，產品結構形式簡單，使用方便。適用于制作由單只傳感器構成的各種形式電子臺秤、灌裝秤等。其中CH-IL為合金鋼材質，CH-ILA、CH-ILB、CH-ILC為鋁合金材質。

在線咨詢訂購熱線
156-2185-0939

產品簡介

Product

產品名稱：CH-IL單點式稱重傳感器

產品特點：CH-IL單點式稱重傳感器為單點承載結構，產品結構形式簡單，使用方便。適用于制作由單只傳感器構成的各種形式電子臺秤、灌裝秤等。其中CH-IL為合金鋼材質，CH-ILA、CH-ILB、CH-ILC為鋁合金材質。

量程：CH-IL：0.5kN(50kg)、1kN(100kg)、1.5kN(150kg)、2kN(200kg)、2.5kN(250kg)、 5kN(500kg)、 10kN（1t）
CH-ILA：0.5kN(50kg)，1kN(100kg)，1.5kN(150kg)，2kN(200kg)
CH-ILB：2.5kN(250kg)、5kN(500kg)
CH-ILC：7.5kN(750kg)、10kN(1t)、20kN(2t）

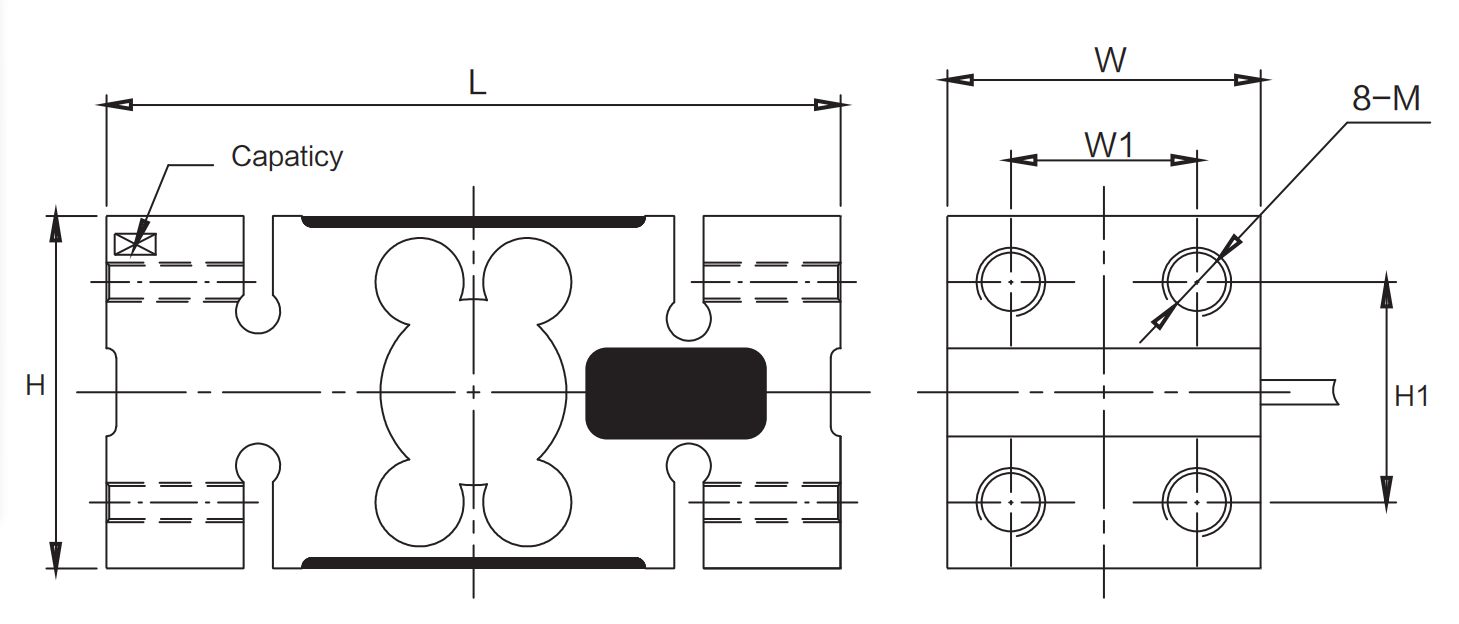

外形尺寸：

型號	量程（kN）	量程（kN）		L	W	W1	H	H1	M
CH-IL	0.5-20	50-2000	mm	150	64	38	72	45	M14
CH-ILA	0.5-2	50-200	mm	156	44	24	75	50	M12x1.75
CH-ILB	2.5-5	250-500	mm	146	60	36	95	70	M12x1.75
CH-ILC	7.5-20	750-2000	mm	176	76	46	125	95	M16x2

技術參數：

CH-IL 技術參數
額定輸出	2.0mV/V±10%	輸入阻抗	410±15Ω
非線性	±0.02%F.S	輸出阻抗	350±5Ω
滯后性	＜±0.02%F.S	絕緣電阻	≥5000MΩ
重復性	＜±0.02%F.S	允許激勵電壓	5～15V/DC
蠕變	＜±0.02%F.S/30min	補償溫度范圍	-10℃～+40℃
零點溫度影響	＜±0.02%/10℃	工作溫度范圍	-30℃～+70℃
輸出溫度影響	＜±0.02%/10℃	安全過載	150%F.S
零點平衡	＜±1%F.S	極限過載	200%F.S
接線方式	激勵：+紅 -黑信號：+綠 -白屏蔽：黃
